,解析了不一樣傘形構造絕緣子的積污特色和憎水性改變狀況,論述了直流電壓下復合絕緣子耐直流漏電起痕及電蝕功能,以期為直流工程挑選復合絕緣子供給技能參閱。

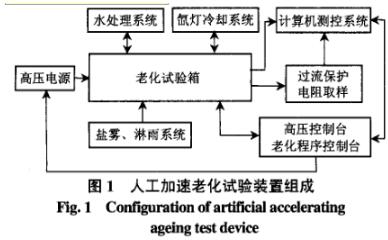

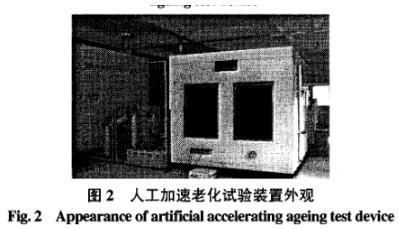

中國電力科學研究院的復合絕緣子人工加速老化實驗設備于2001年建成,實驗辦法根據規范IEC1109—1992額外電壓高于1000V的溝通架空線路復合絕緣子實驗辦法和接納原則”。設備由交、直流高壓實驗電源、模仿環境實驗箱和控制臺3有些構成。高壓電源的溝通輸出電壓為22 kV,直流輸出電壓為+30 kV;環境實驗箱為2 m x2 m x2 m,設有溫度調理系統、濕度調理系統、降雨及雨量調理系統、鹽霧發作及控制系統、日光光源及調理系統和計算機主動數據收集處理系統,設備構成和外觀如圖1、圖2所示。

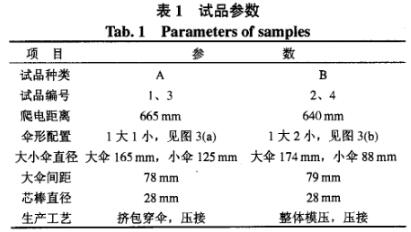

試品選用4支直流復合絕緣子,其間2種傘形各2支,詳細參數和構造見表1和圖3,老化實驗箱實踐安置如圖4所示。實驗電壓按34.5 m m/kV核算,實踐施加電壓為負極性直流電壓18.9 kV。
