§ 尺度和頁積
應按照GB/T 1236 第11 章的要求來進行尺度的測定和面積的斷定。
§ 轉速
應按照GB/T 1236 第9 章的規則斷定葉輪轉速。
§ 推力
★ 力平衡系統
運用校準平衡塊，可以使力的平衡系統在土5% 的差錯范圍內斷定力或推力。
★ 力傳感器
經過運用校準平衡塊校準后，運用傳感器斷定推力的差錯在±5% 以內。
★ 輸入功率
應按照GB/T 1236-2000 第10 章的要求斷定電機或葉輪的輸入功率。
★ 聲級
包含麥克風、屏風、電纜、放大器和頻率分析儀的聲級測量系統，應符合IS0 13347 的規則。
★ 振蕩速度
用測量均方根振蕩速度的外表記載風機振蕩速度。外表應符合IS0 14695 的規則。
★ 容積流量
★ 壓力測量的外表
在實驗關閉場所內測量壓差的壓力計和測量大氣壓的氣壓計，應符合GB/T 1236-2000 第5 章的要求。
★ 溫度測量的外表
溫度計應符合GB/T 1236-2000 第7 章的要求。
§ 推力的斷定
★ 概述
風機推力的測定，有2種根本有用的辦法：懸掛式和支持式。為了準確地測量推力，關于第1 種辦法，要求懸掛元件堅持準確地筆直并平行于經過風機軸線的筆直面g 關于第2 種辦法，要求對支持系統準確地構建，并要堅持好的水平度。不管那種辦法，推力都要經過運用校準平衡塊、繃簧平衡件或力傳感器來斷定。
★ 懸掛式裝備

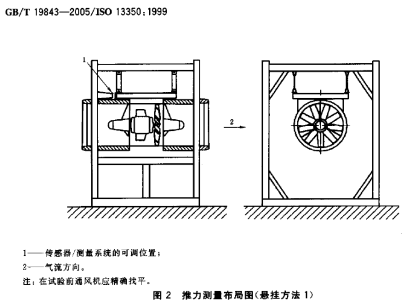

圖2 和圖3 是典型的懸掛式的規劃。運用最少1 個風機直徑長的懸掛元件將風機固定在結構或臺架上。該結構內答應氣流自在流轉，尤其在風機進風口處。在風機下面或周圍是1 個剛性的起到三重效果的構架：
1. 在靜態下，為風機實驗裝置供給參考點;
2. 為滑輪系統供給支架，以支持校準平衡塊及繃簧平衡件;
3. 為力傳感器供給反應點。
在作業狀態下，調整測量系統載荷以使風機退回到靜態方位，差錯在士2 mm 范圍內，以確保懸掛元件的準確筆直，這么就可以直接地測定推力。
注2 ：值得注意的是，當射流風機具有典型的推力/重力比時，選用別的辦法，比如測量筆直懸掛元件的視點或改動靜態風機與工作風機之間高度，然后核算推力的辦法，都難以達到抱負的推力測量精度。
